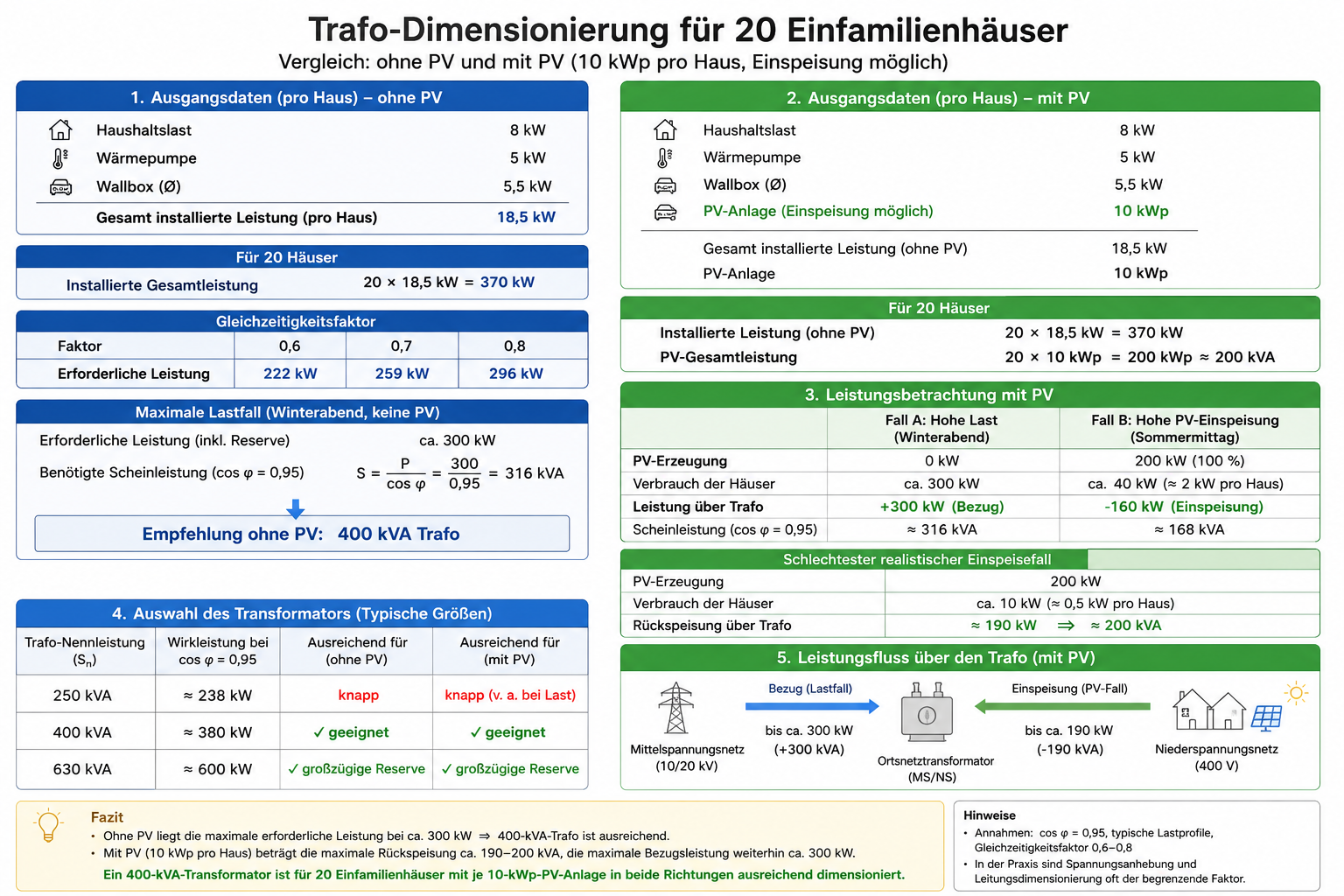

Beispiel für eine Trafodimensionierung:

Für 20 Einfamilienhäuser wird die Trafogröße üblicherweise nicht einfach nach der Summe der Hausanschlüsse gewählt, sondern nach der gleichzeitig zu erwartenden Leistung (Gleichzeitigkeitsfaktor), den Lastprofilen und einer Reserve für zukünftige Entwicklungen (z. B. Wärmepumpen und E-Autos).

Eine grobe Abschätzung:

Typischer Hausanschluss: 30–35 kVA (oft mit 3×50 A oder 3×63 A abgesichert).
Rein rechnerische Summe bei 20 Häusern:

20 × 30 kVA = 600 kVA
20 × 35 kVA = 700 kVA

Da aber nie alle Häuser gleichzeitig ihre maximale Leistung beziehen, liegt der Gleichzeitigkeitsfaktor bei Wohngebieten häufig zwischen 0,3 und 0,5.

Daraus ergibt sich eine erwartete Spitzenlast von etwa:

180–350 kVA (klassisches Wohngebiet ohne viele Wärmepumpen oder Wallboxen).

Übliche Trafogrößen

In der Praxis werden meist genormte Größen verwendet:

250 kVA → ausreichend für etwa 15–25 klassische Einfamilienhäuser.
400 kVA → heute oft die bevorzugte Größe für etwa 20 Einfamilienhäuser, insbesondere wenn Wärmepumpen oder einzelne Wallboxen vorhanden sind.
630 kVA → sinnvoll, wenn viele Häuser elektrisch beheizt werden, zahlreiche Ladepunkte vorgesehen sind oder weiteres Wachstum geplant ist.

Empfehlung

Für ein neues Wohngebiet mit 20 Einfamilienhäusern würde heute häufig ein 400-kVA-Ortstransformator gewählt. Bei einem hohen Anteil an Wärmepumpen und Elektrofahrzeugen wird zunehmend auch ein 630-kVA-Trafo vorgesehen, um ausreichend Reserve zu haben.

Falls du die Auslegung nach Norm (z. B. anhand der Gleichzeitigkeitsfaktoren nach den in Deutschland üblichen Netzplanungsregeln) oder eine überschlägige Berechnung mit konkreten Annahmen sehen möchtest, kann ich diese ebenfalls durchführen.

Hier ist eine überschlägige Netzplanung, wie sie ein Verteilnetzbetreiber durchführen könnte.

Annahmen

20 Einfamilienhäuser mit:

Wohnfläche: 150–180 m²
Hausanschluss: 3 × 63 A (≈ 43 kVA Anschlusswert)
Wärmepumpe: vorhanden
Wallbox: 11 kW bei etwa der Hälfte der Häuser
Übliche Haushaltsgeräte

Die installierte Leistung pro Haus könnte beispielsweise sein:

Verbraucher	Leistung
Haushaltslast	8 kW
Wärmepumpe	5 kW
Wallbox (Durchschnitt)	5,5 kW
Summe	18,5 kW

Für 20 Häuser:

20 × 18,5 kW = 370 kW installierte Leistung

Da nicht alles gleichzeitig läuft, wird ein Gleichzeitigkeitsfaktor angesetzt.

Gleichzeitigkeitsfaktor	Erforderliche Leistung
0,6	222 kW
0,7	259 kW
0,8	296 kW

Auswahl des Trafos

Ein Ortsnetztransformator hat typischerweise einen Leistungsfaktor von etwa 0,95.

Beispiele:

250 kVA

nutzbare Wirkleistung ≈ 238 kW
für moderne Neubaugebiete meist knapp.

400 kVA

nutzbare Wirkleistung ≈ 380 kW
bietet genügend Reserve und ist heute häufig die Standardwahl.

630 kVA

nutzbare Wirkleistung ≈ 600 kW
sinnvoll bei vielen 22-kW-Ladepunkten oder geplanter Nachverdichtung.

Beispiel aus der Praxis

Viele Netzbetreiber planen heute Neubaugebiete mit 15–30 Einfamilienhäusern an einem 400-kVA-Ortsnetztransformator. Früher reichten oft 250 kVA, doch durch Wärmepumpen, Elektroautos und größere elektrische Lasten wird heute häufig 400 kVA bevorzugt.

Fazit

Für 20 Einfamilienhäuser würde ich überschlägig folgende Größen ansetzen:

250 kVA → nur bei klassischer Wohnnutzung ohne viele neue Großverbraucher.
400 kVA → heute in den meisten Fällen die wirtschaftlichste und technisch sinnvolle Wahl.
630 kVA → wenn praktisch jedes Haus eine Wärmepumpe, eine oder mehrere Wallboxen oder weitere hohe elektrische Lasten hat bzw. später Erweiterungen geplant sind.

Deshalb wird bei einer Neuerschließung mit 20 Einfamilienhäusern heute in vielen Fällen ein 400-kVA-Mittelspannungs-/Niederspannungstransformator vorgesehen.

Beispiel mit PV-Anlagen:

Wenn alle 20 Häuser zusätzlich eine PV-Anlage mit 10 kWp erhalten und die erzeugte Leistung vollständig ins Niederspannungsnetz eingespeist werden können soll, muss der Transformator sowohl den Leistungsbezug als auch die Rückspeisung berücksichtigen

Gegebene Daten

20 Einfamilienhäuser
Je Haus:

PV-Anlage: 10 kWp
Wärmepumpe
Wallbox

Gesamtleistung PV:

20 x 10 kWp = 200 kWp

Ein moderner Wechselrichter speist nahezu mit cos φ = 1 ein, daher gilt näherungsweise:

200 kWp ≈ 200 kVA Einspeiseleistung

Fall 1 – Maximale Last (Winterabend)

PV-Erzeugung = 0

Größe	Wert
Bezug aus Netz	ca. 260-300 kW
Trafobelastung	260-300 kVA

→ Ein 400-kVA-Trafo ist ausreichend.

Fall 2 – Maximale PV-Einspeisung (Sommermittag)

Annahmen:

PV erzeugt 100 % = 200 kW
Haushalte verbrauchen gleichzeitig etwa 2 kW

Eigenverbrauch:

20 x 2 = 40 kW

Netzeinspeisung:

200 - 40 = 160 kW

Der Transformator muss also 160 kVA vom Niederspannungsnetz ins Mittelspannungsnetz übertragen.

Das ist deutlich kleiner als seine Nennleistung.

Schlechtester realistischer Fall

Nehmen wir an:

PV = 200 kW
Häuser verbrauchen nur 0,5 kW

Eigenverbrauch:

20 x 0,5 = 10 kW

Rückspeisung:

200 - 10 = 190 kW

Auch hierfür genügt ein 400-kVA-Trafo problemlos.

Zusammenfassung der Leistungsflüsse

Betriebszustand	Leistung Ã¼ber Trafo
Winter, hohe Last	+300 kVA
Sommer, hohe Einspeisung	-190 kVA

Das Vorzeichen ändert sich, die Belastung des Trafos bleibt jedoch unter seiner Nennleistung.

Fazit

Mit 20 Häusern und jeweils 10 kWp PV ergibt sich:

maximale Rückspeisung: ≈ 190–200 kVA
maximale Bezugsleistung: ≈ 300 kVA

Ein 400-kVA-Ortstransformator ist damit in beide Richtungen ausreichend dimensioniert, sofern:

der Transformator bidirektionalen Leistungsfluss zulässt (heute Standard),
das Mittelspannungsnetz die Rückspeisung aufnehmen kann,
und die Niederspannungsleitungen ebenfalls für Spannungsanhebung und Strombelastung ausgelegt sind.

In der Praxis ist bei einem solchen Wohngebiet häufig nicht der Transformator, sondern der Spannungsanstieg auf den Niederspannungsleitungen (DIN VDE 0100 / VDE-AR-N 4105) der begrenzende Faktor. Deshalb werden Leitungsquerschnitte und Kabellängen oft sorgfältiger dimensioniert als der Trafo selbst.
